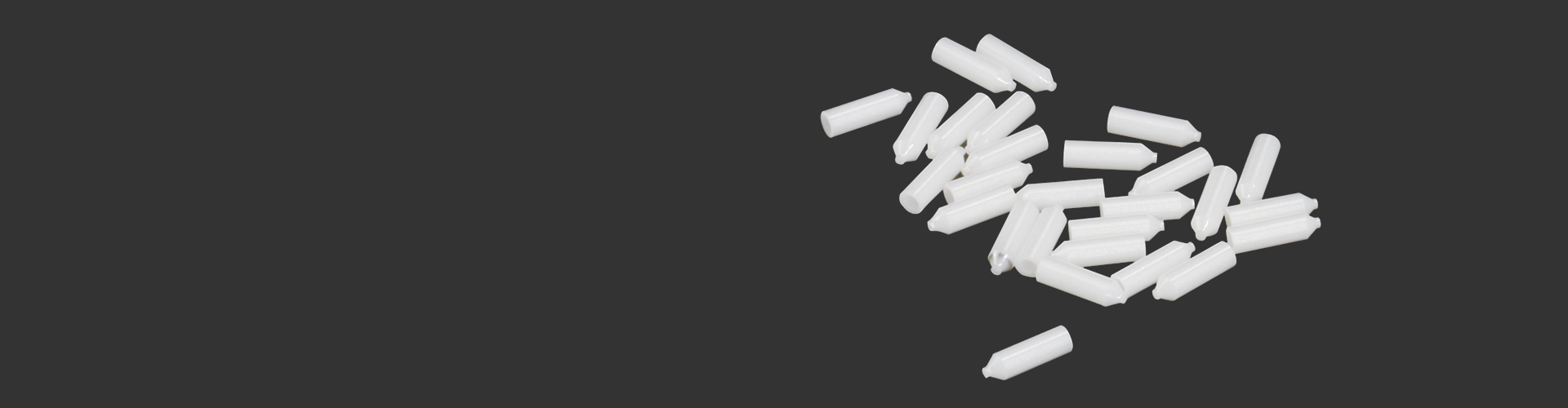

陶瓷插芯
陶瓷插芯是光纤活动连接的关键部件，我们提供SC型、LC型及定制化大孔径插芯，以满足不同应用需求。凭借20年的专业积累，我们在非标准插芯制造方面具备领先优势，产品广泛应用于5G通信、算力中心、大型数据中心及光纤激光设备。
陶瓷管具有优异的耐高温、耐腐蚀、耐磨损和高强度等特性，广泛应用于极端环境中的流体输送、测温保护、绝缘支撑等领域。我们提供氧化锆、氧化铝、碳化硅等多种材质，可根据不同应用需求选择合适的陶瓷管类型，如标准管、非标准管等。
我们的陶瓷管具备高精度加工能力，可定制不同尺寸、公差和特殊结构，确保在半导体、医疗、能源、化工等行业中的稳定运行，提升设备使用寿命并降低维护成本。
管类结构一直以来是我们爱尔创的强项，我们拥有大量不同型号和尺寸的陶瓷管，能给您提供快速的交期及有竞争力的价格。如果您对具体类型的陶瓷管感兴趣，请点击具体产品以查看详情。
我们陶瓷管的制作能力范围及公差（Unit: mm）
性能指标\材料 |
氧化铝 | 氧化锆 | 宝石 | 氮化硅 |
氮化铝 |
碳化硅 |
||||||||||||||||
| 96~99.99% | YSZ | ATZ | ZTA | 蓝锆 | 黑锆 | 红宝石 | 蓝宝石 | |||||||||||||||
| 长度范围 | ≤1000 | ≤1000 | ≤1000 | ≤1000 | ≤1000 | ≤1000 | ≤100 | ≤300 | ≤200 | ≤200 | ≤200 | |||||||||||
| 外径范围 | ≤150 | ≤150 | ≤50 | ≤50 | ≤150 | ≤150 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | |||||||||||
| 内径范围 |
通孔 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤100 | ≤200 | ≤50 | ≤50 | ≤50 | ||||||||||
| 盲孔 | ≤30 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤10 | ≤10 | ≤50 | ≤50 | ≤50 | |||||||||||
| 台阶 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤10 | ≤10 | ≤50 | ≤50 | ≤50 | |||||||||||
| 最小厚度 | 0.2 | 0.1 | - | - | 0.1 | 0.1 | - | - | 0.2 | - | 0.2 | |||||||||||
| 打孔 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | ≥φ0.4 | |||||||||||
| 螺纹 | ≥φ3 | ≥φ2 | ≥φ2 | ≥φ3 | ≥φ2 | ≥φ2 | - | - | ≥φ3 | ≥φ3 | ≥φ3 | |||||||||||
| 最小清根 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | R0.1 | |||||||||||
| 外径精度 |
1–25mm → ±0.002mm 20–50mm → ±0.003mm 50–100mm → ±0.100mm |
|||||||||||||||||||||
| 内径精度 |
0.5–3mm → ±0.001mm 3–10mm → ±0.005mm 10–30mm → ±0.100mm 30 - 100mm → ±0.050mm 100 - 150mm → ±0.100mm 150 - 200mm → ±0.200mm |
|||||||||||||||||||||
| 长度精度 | ±0.005mm | |||||||||||||||||||||
| 粗糙度 | Ra0.1 | Ra0.05 | Ra0.05 | Ra0.05 | Ra0.05 | Ra0.05 | Ra0.04 | Ra0.04 | Ra0.05 | Ra0.05 | Ra0.05 | |||||||||||
| 圆度 | 0.002mm | |||||||||||||||||||||
| 同心度 | 0.002mm | |||||||||||||||||||||
| 直线度 | 0.006mm | |||||||||||||||||||||
| 垂直度 | 0.005mm | |||||||||||||||||||||
| 平行度 | 0.003mm | |||||||||||||||||||||
| 平面度 | 0.005mm | |||||||||||||||||||||
注：由于指标涵盖范围极广，不同数据间存在关联，以上数据仅供参考，欢迎您提供具体的图纸及要求，我们将在第一时间给您评估成本及交期！
如果您有任何陶瓷管的需求，不要犹豫，赶紧联系我们吧！
